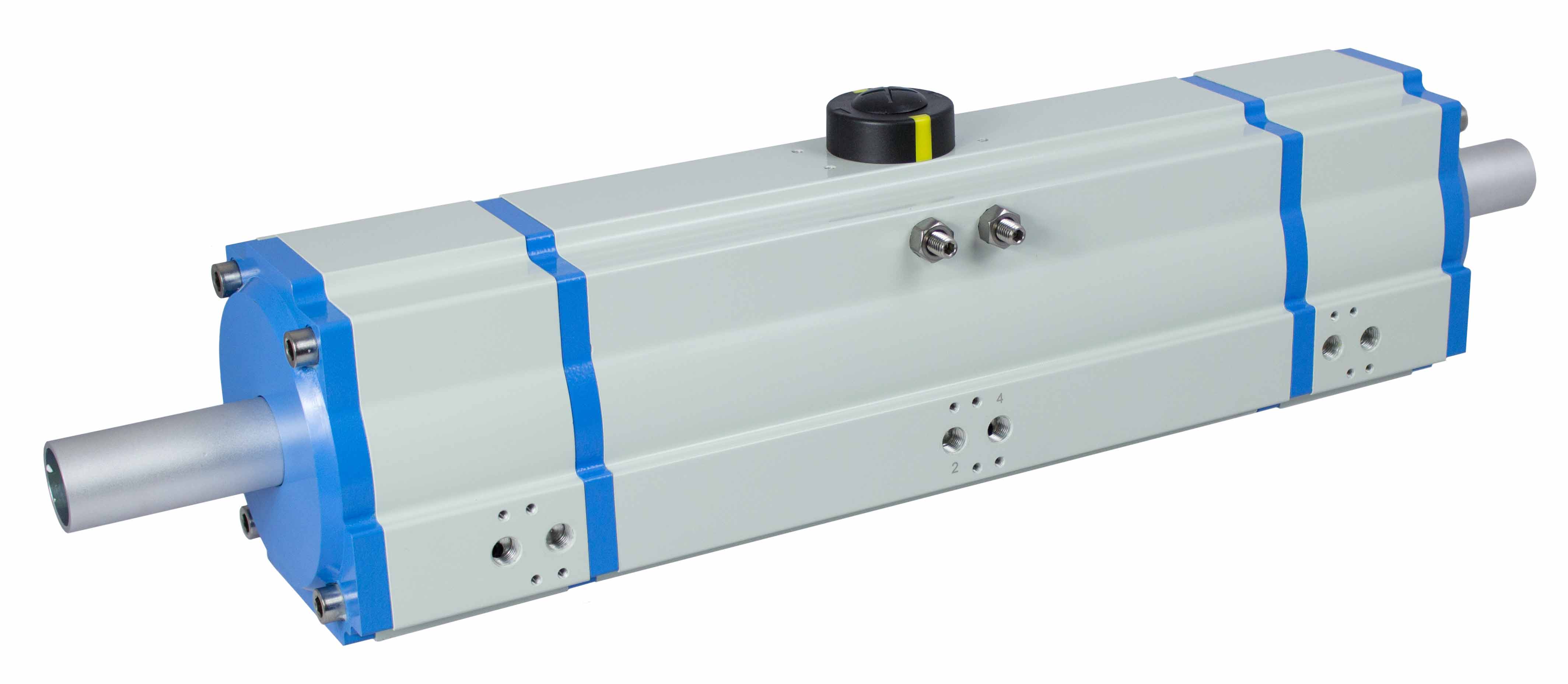

三位式气动执行器应用百科：在球阀、蝶阀与自动化系统中的作用

一、什么是三位式气动执行器

三位式气动执行器是用于驱动球阀、蝶阀等回转阀门的气动装置，其特征不是只有全开与全关两个位置，而是能够在预设条件下停留在第三位置。这个第三位可以是中间开度，也可以是故障保位点。

在阀门设备行业中，三位式气动执行器通常服务于对过程安全、切换逻辑和流量分配有要求的工况。它不等同于连续调节型执行器，但比普通开关型执行器具备更强的工艺适配能力。

从结构上看，常见方案会通过双气缸、机械限位、气控逻辑阀组或电磁阀联动，实现阀门在失气、联锁或指令变化时停在指定位置。这也是三位式气动执行器区别于标准两位执行器的关键。

对于采购方而言，理解第三位的定义十分重要。不同项目中，中位可能代表半开泄压、半闭缓冲、旁路切换或安全隔离，选型前必须先把工艺意图说清楚，再讨论执行器结构。

二、技术原理与控制逻辑

三位式气动执行器的动力来源通常为压缩空气。空气进入不同腔体后推动活塞运动，再经齿条齿轮或拨叉机构把直线力转换为阀杆旋转力矩，最终驱动阀门到达目标位置。

第三位置的实现方式主要依赖气路控制逻辑。常见做法包括增加中位控制回路、采用三位五通电磁阀、配置气锁阀或通过行程限位元件对中间角度进行机械约束，使阀门在特定信号下稳定停位。

在自动化系统中，三位式气动执行器常与电磁阀、限位开关、定位反馈、过滤减压阀和控制箱配合使用。若系统需要远程监控，还会接入PLC或DCS，实现开、关、中位三种状态的联锁判断。

需要注意的是，中位停留并不天然代表精密调节。若工况要求连续调节和高频微调，更适合定位器控制的调节型方案；而三位式气动执行器更适用于明确设定点切换和故障工况响应。

三、主流分类与适配阀型

按输出动作看，三位式气动执行器可分为双作用方案和带弹簧复位特性的组合方案。双作用结构依赖气源完成各位置切换，适合控制逻辑明确、气源稳定的自动化产线与流程系统。

按第三位定义看，可分为机械中位型、气控保位型和故障安全位型。机械中位型强调固定角度停位，保位型强调在失气或信号中断时维持当前位置，安全位型则强调导向预设保护状态。

在球阀应用中，三位式气动执行器常用于分段启闭、混配切换和排放控制。球阀启闭迅速、密封性能好，适合需要明确中间角度的洁净介质、通用工业流体与自动化模块。

在蝶阀应用中，该方案更常见于大口径风管、水处理和公用工程场景。蝶阀结构轻、扭矩需求可控，配合三位式气动执行器时，可实现开、关及中间通流状态切换，兼顾成本与空间效率。

四、为什么在自动化系统中重要

许多工艺并不满足于单纯开关阀门。例如启动阶段需要缓开、停机阶段需要保压、联锁触发后需要半开泄放，这些工况都要求阀门具备明确的第三位置，三位式气动执行器因此成为关键部件。

相比单一两位动作方案，它能够减少对人工干预和额外旁路结构的依赖，使控制逻辑更集中，系统响应更清晰。对于强调安全切换和工艺重复性的项目，这种结构价值尤为明显。

在阀门设备配套中，高性能流量控制更适合把三位式气动执行器与球阀、蝶阀、附件气路和反馈元件一体化考虑。这样有助于提前校核扭矩匹配、安装接口和控制逻辑，减少现场调试的不确定性。

对于工程采购而言，真正重要的不是单个执行器参数，而是整套启闭时间、中位重复精度、故障响应方式与现场维护便利性是否满足项目目标。三位式方案的价值，往往体现在系统层面而非单点部件层面。

五、谁适用与典型应用场景

三位式气动执行器适用于设备制造商、成套工程公司、工厂自动化改造团队以及对流程联锁有要求的终端用户。尤其是需要分段动作、故障保位或中间位切换的项目，更能体现其技术价值。

典型场景包括水处理系统中的缓开缓闭控制、粉体或气力输送中的分流切换、化工单元中的联锁隔离、公用工程中的风门与大口径蝶阀控制，以及部分包装和成套设备中的节拍切换。

若出口项目涉及不同市场，采购方还应关注安装接口、控制电压、防护等级、环境温度及附件适配等通用要求。虽然具体准入规则因地区而异，但基础一致性和资料完整性始终是项目落地前提。

在这类应用中，高性能流量控制的优势更适合体现在选配建议上，例如围绕球阀、蝶阀与三位式气动执行器组合提供匹配思路，帮助客户兼顾动作可靠性、占用空间和后期维护效率。

六、选型标准与安装维护要点

选型首先看阀门扭矩，包括启动力矩、运行力矩和安全余量。球阀与蝶阀在不同介质、温度和压差下扭矩变化明显，若只按名义值选配，容易造成中位停不准或启闭不足。

其次要明确第三位角度、中位保持方式、失气动作逻辑和控制信号形式。采购文件中应写清楚开关时间、气源压力范围、安装标准、附件配置和环境条件，避免供应与现场需求脱节。

安装时应重点检查执行器与阀杆同轴度、连接支架刚性、气路清洁度以及限位调整。若中位依赖机械限位，现场调试必须在实际工况下复核阀门开度，不能只看空载动作是否到位。

维护方面，建议定期检查密封件磨损、气源含水含油情况、电磁阀响应、反馈信号稳定性和紧固件松动情况。对于动作频繁的自动化系统，应建立按周期点检制度，而不是等故障后再处理。

七、总拥有成本与采购判断

从采购角度看，三位式气动执行器的成本不只体现在本体价格，还包括阀门匹配、控制附件、安装调试、备件供应、停机风险和后期维护。初始报价低，并不一定代表项目总成本更优。

影响TCO的关键因素包括执行器寿命、密封件更换周期、气耗水平、附件标准化程度和现场可维护性。如果不同项目统一接口与备件规格，往往能显著降低仓储和维护培训成本。

在投资回报判断上，应把中位功能带来的工艺稳定性、联锁响应效率和人工干预减少纳入评估。对连续运行产线来说，一次异常切换引发的停机损失，通常高于单台设备的差价。

因此，建议采购方把技术协议、动作逻辑、备件计划和售后响应一起纳入比较。对于需要球阀或蝶阀成套配供的项目，优先选择能协同考虑阀门与执行机构匹配关系的供应思路更稳妥。

八、行业未来趋势

未来的三位式气动执行器将继续朝着模块化、标准化和系统集成化发展。用户不再只关注执行器本体，而更关注其与阀门、控制单元、反馈模块之间的整体协同效率。

随着自动化系统升级，更多项目会要求远程诊断、状态反馈和维护预警能力。即便是三位动作这种看似基础的功能，也会逐步纳入数字化管理框架，以支持更透明的运维决策。

在节能与可靠性并重的背景下，优化气路、降低无效气耗、提升中位重复性将成为重要方向。对于球阀和蝶阀制造配套企业，执行机构与阀门一体化匹配能力会越来越影响市场竞争力。

对采购者而言，未来判断三位式气动执行器的标准也会更加清晰：既要看结构是否适合当前工况，也要看其是否便于后续扩展到更复杂的自动化控制系统。这正是行业应用价值持续提升的根本原因。
