APL-210N限位开关

APL-2
限位开关盒
一般用途
•紧凑、轻便、坚固的铝压铸外壳。
•由于双重铬酸盐处理和聚酯粉末涂层，具有高耐腐蚀性。

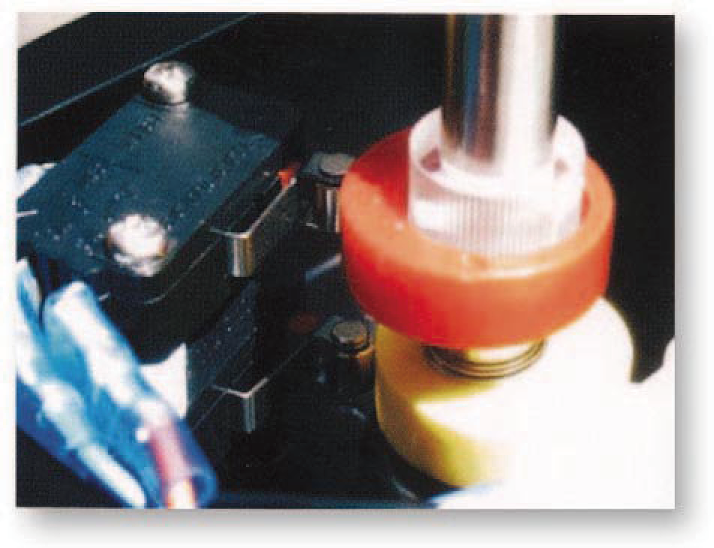

•使用弹簧加载凸轮，无需工具即可轻松设置极限位置。
•双密封指示器，防止圆顶故障时进水。

Categories List

Recent Posts

Categories List

APL-210N限位开关

‹

›

‹

  • APL-210N限位开关

›

APL-210N限位开关

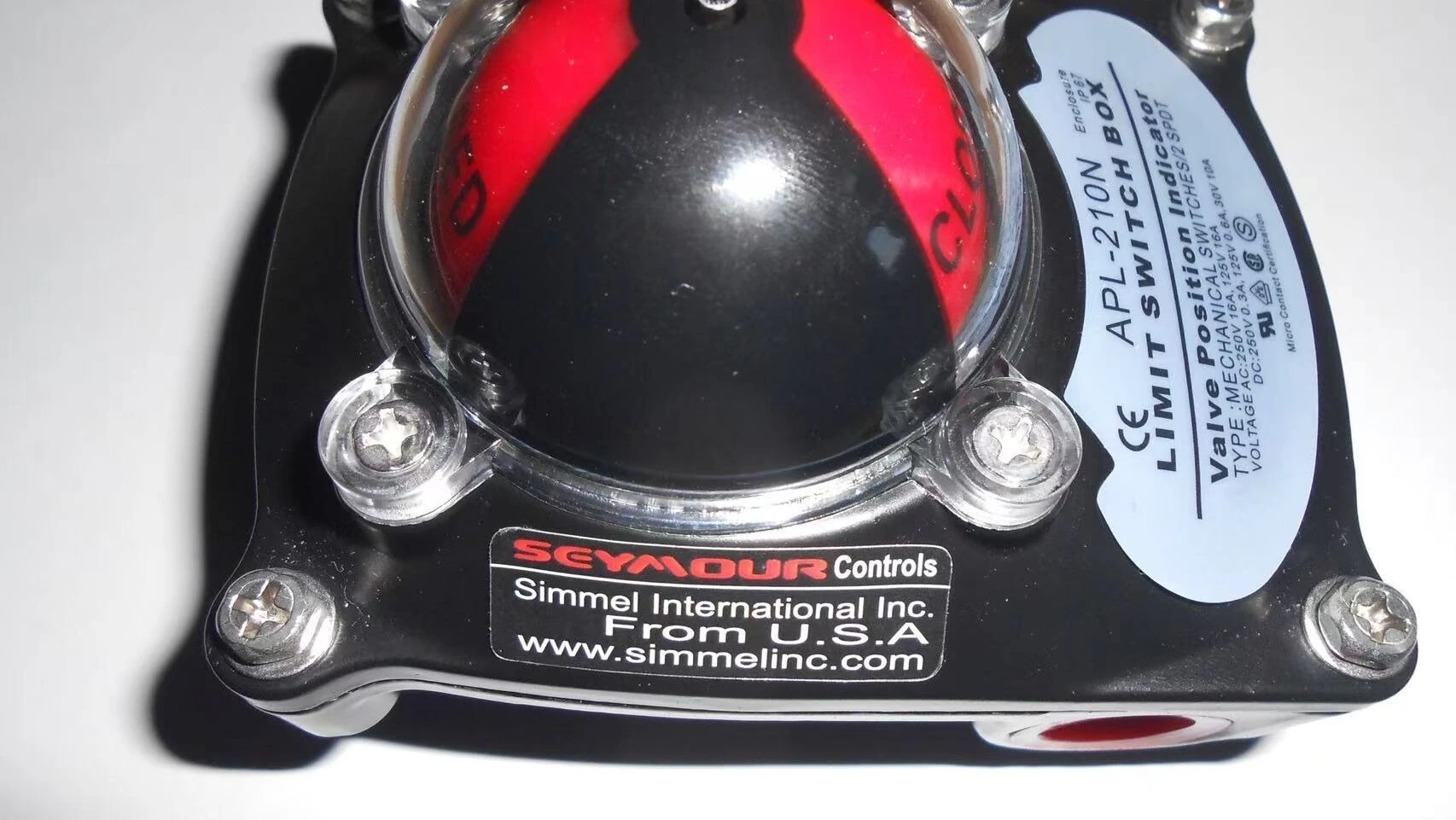

APL-210N

APL-210N是2-SPDT式限位开关，是气动执行器配件，配套气动蝶阀、气动球阀类产品。

材料• 铝合金
外壳• Ex db IIB T6 / IP67，类型 4X，6
• 外壳：IP68（10 m，72 小时）
行程角度• 0-90°
• 0-120°、0-135°
环境温度• 标准：-20 ~ +60 °C
• 低温：-40 ~ +60 °C（接近传感器除外）
电缆入口• 2 x NPT1/2", 2 x PF1/2", 2 x M20
开关• 2 个机械开关或接近传感器
终点• 8 分
• 选项：10、12、14、20 分
轴• 不锈钢 304
• 选项：不锈钢 316
控制选项• PIU：电位计单元（1 kΩ、10 kΩ）
• CPT：电流位置变送器（输出：4-20 mA dc）
圆顶指示器• 无指示灯
• 2 路，黄色（打开）/红色（关闭）
• 2 路，绿色（打开）/红色（关闭）
• 3 路，T 端口，黄色（打开）/红色（关闭）
• 三通，T 口，绿色（开）/红（关）
• 三通，L 口，黄（开）/红（关）
• 三通，L 口，绿（开）/红（关闭）
支架• 标准：不锈钢 304 / 选项：不锈钢 316
•25 x 50, H:20
•30 x 80, H:20
•30 x 80, H: 30
•30 x 130, 高:30
•30 x 130, 高:50
重量• 0.5 kg（不含支架）
颜色黑色RAL 9005   红色RAL 3001  蓝色RAL 5005  黄色RAL 1033  银RAL 9006   其他   PTFE

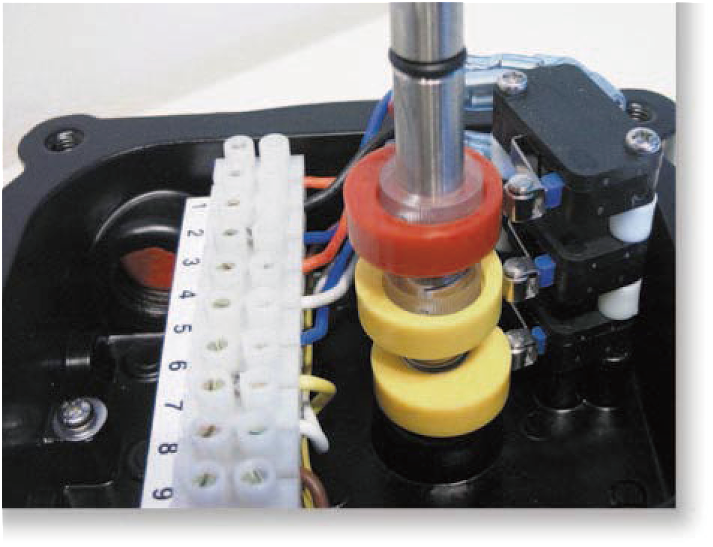

APL-2系列限位开关
APL-3系列限位开关
APL-4系列限位开关
APL-5系列限位开关

防护等级：IP67/NEMA4&4X（标准）IP68（选项）

外壳设计坚固紧凑

开关位置可由指挥器清楚辩识

双线接口：双1/2NPT管接口（标准）/M20，PG13.5，PF1/2”，PT1/2”（选项）

接线端子：8点（0.08-2.5MM）

防脱螺栓

安装方便，不锈钢主轴连接部分及安装支架均符合NAMUR标准

防护等级：IP67/NEMA4&4X（标准）IP68（选项）

坚固漂亮的外壳设计

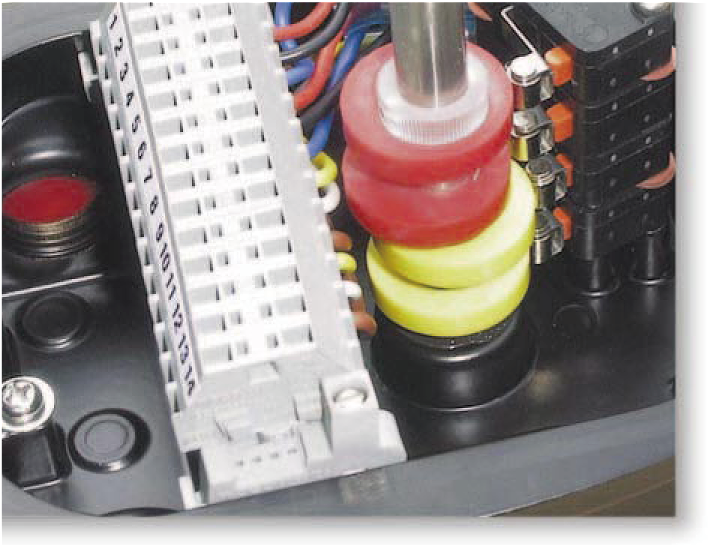

附加限位开关：3~4个机械开关

附加接线端子：8~16点

开关位置可由指挥器清楚辩识

双线接口：双1/2NPT管接口（标准）/M20，PG13.5，PF1/2”，PT1/2”（选项）

接线端子：8点（0.08-2.5MM）


防护等级：IP67/NEMA4&4X，7，9（标准）IP68（选项）

防爆等级：EExdⅡB T6

坚固漂亮的外壳设计

附加限位开关：3~4个机械开关

附加接线端子：8~16点

多种可选开关

电缆接入：2×3/4NPT（标准）/M20，M25，PF3/4”，PT3/4”Cable entries（选项）

接线端子：8点（0.08-2.5MM）

安装方便，不锈钢主轴连接部分及安装支架均符合NAMUR标准


防护等级：IP67/NEMA4&4X，7，9（标准）IP68（选项）

防爆等级：EExdⅡB T6,EExdⅡC T6

坚固漂亮的外壳设计,外壳上装有主轴（双轴）

容易安装可视位置指示器

独特的设计方案以螺栓形式安装上盖，并以此固定指示器

双缆接入：2×3/4NPT（标准）/M20，M25，PF3/4”，PT3/4”（选项）

接线端子：8点（0.08-2.5MM）

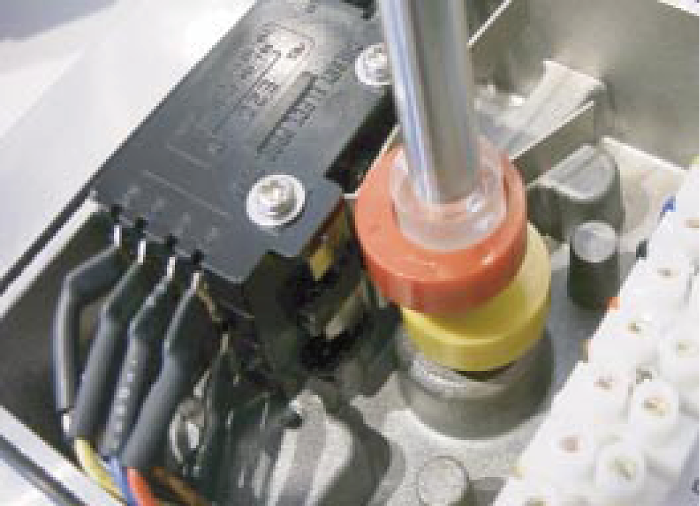

防脱螺栓，弹簧加固

独特的设计把螺栓固定在外壳内，打开外壳时螺栓不会掉落

容易安装支架

NAMUR标准

不锈钢主轴和不锈钢或钢支架


Mechanical switch

2SPDT switches.png


Standard switches

3SPDT switches.png

Option switches
2SPDT switches3SPDT switches
Contact arrangement:Contact arrangement:

250VAC/16A, 250VDC/0.3A

125VDC/0.6A, 30VDC/10A,

50VAC/16A, 250VDC/0.3A

125VDC/0.6A, 30VDC/10A,

- Operating frequencyExcept APL 2N series
600 operating per minute max (mechanical)
60 operating per minute max (electrical)

4SPDT switches.png

Option switches

DPDT switches.png

DPDT switches
4SPDT switchesContact arrangement:
Contact arrangement:20amp 125/250VAC

250VAC/16A, 250VDC/0.3A

125VDC/0.6A, 30VDC/10A,

1HP 125 VAC

2HP 250VAC

0.5amp 250VDC

Except APL 2N seriesExcept APL 2N, 3N, 5N series




Proximity sensor

NJ2-V3-N P&F.png


NJ2-V3-N P&F

Optional sensor.png

Optional sensor
(intrinsically safe)NBB2-V3-E2/E3(PNP) 10-30V DC
Inductive proximity sensor NBB2-V3-E0(NPN) 10-30V DC

Voltage range : 8V DC

NBB2-V3-Z4/Z5 5-60V DC

Operating distance : 2mmAPL 4N Proximity sensor

NJ2-12GM-40-E2 10-60V DC

NJ4-12GM-40-E2 10-60V DC

NBB2-12GM-40  6-60V DC

Except APL2, 3, 5N series



NPS17-5DN

2SPST switches.png

Reed proximity sensor
Inductive proximity sensor 2SPST switches
Voltage range : 10~30V DC Contact Form NO. NC

AC110V or 220V

Contact Rating 10W max

Operating distance : 5mmSwitching Voltage 200VDC max
Except APL 2N seriesSwitching Current 1A max

Breakdown Voltage 250VCD min

Contact Resistance(initial)  0.3 Ohm max

Electrical Life 107 (6VDC, 10mA)
